Welke normen gelden voor hittebestendige typeplaten in de petrochemische industrie?

Voor hittebestendige typeplaten in de petrochemische industrie geldt meestal geen “één enkele” norm, maar een combinatie van productnormen, installatie-eisen en bedrijfsstandaarden. Je kijkt naar wat de apparatuur is, in welke zone en temperatuurklasse die werkt, en welke markering blijvend leesbaar moet blijven onder hitte, reiniging en corrosieve belasting. Hieronder vind je het normenkader, de ATEX-vereisten, materiaalkeuzes en een praktische checklist voor specificatie en audits.

Normenkader en scope

Relevante normen hangen af van het type apparatuur en de wettelijke context, niet alleen van de typeplaat zelf. In petrochemische omgevingen krijg je vaak te maken met EU-richtlijnen (zoals ATEX), IEC/EN-productnormen voor het apparaat en interne site-standaarden voor tagging en identificatie. Je specificeert daarom altijd: wat moet de typeplaat aantonen, voor wie, en onder welke bedrijfscondities.

Maak in je scope onderscheid tussen:

• Productnormen: normen die eisen stellen aan het apparaat (en daarmee aan de gegevens op de typeplaat), bijvoorbeeld voor Ex-apparatuur, drukapparatuur of elektrische installaties.
• Installatie-eisen: eisen vanuit engineering, commissioning en onderhoud, zoals tag-structuur, loopnummers en locatiecodering.
• Bedrijfsstandaarden: plant-specifieke regels, bijvoorbeeld minimale letterhoogte, materiaalvoorkeur, bevestigingsmethode en taal.

Tip: laat QA/Compliance en Maintenance samen bepalen welke velden verplicht zijn; dan voorkom je dat je later platen moet vervangen door ontbrekende informatie.

ATEX en explosieveiligheid

ATEX (en vaak ook IECEx in internationale projecten) is van toepassing als de typeplaat hoort bij apparatuur die je gebruikt in een explosiegevaarlijke omgeving (gas, damp, nevel of stof). De zone-indeling (0/1/2 of 20/21/22) en de apparatuurcategorie bepalen welke markeringen verplicht zijn. De typeplaat moet aansluiten op het certificaat en de Ex-markering, zodat inspectie en onderhoud direct kunnen verifiëren wat er is geïnstalleerd.

Op een Ex-typeplaat zie je in de praktijk vaak (afhankelijk van het product en het certificaat):

• Fabrikant, type/model en serienummer
• ATEX-markering met Ex-symbool, apparatuurgroep en categorie (bijv. II 2G/2D)
• Zonegeschiktheid via categorie, en vaak ook EPL (IECEx) waar van toepassing
• Temperatuurklasse (bij gas: T1 t/m T6) of maximale oppervlaktetemperatuur (bij stof)
• Certificaatnummer en eventueel gegevens van de notified body
• Elektrische ratings (spanning, stroom, vermogen) als dat in de productnorm vereist is

Praktisch: stem de exacte tekst één-op-één af met het certificaat en je datasheet, en leg vast wie de definitieve goedkeuring geeft (engineering of compliance).

Materiaal- en temperatuurprestaties

Je koppelt de materiaalkeuze voor hittebestendige typeplaten aan drie factoren: maximale (oppervlakte)temperatuur, corrosie-/chemische belasting en de gewenste levensduur. RVS is vaak de veilige keuze bij hitte en agressieve omgevingen. Aluminium kan bij hogere temperaturen nog bruikbaar zijn, maar vraagt meer aandacht voor contrast en vervorming. Speciale legeringen gebruik je als standaardmaterialen het niet redden.

Een compacte vergelijking helpt bij het specificeren:

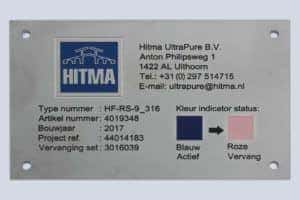

Voor de markering geldt: lasergravure is een oppervlakteverkleuring (0,0 mm) en blijft vaak goed zichtbaar, maar het basismateriaal kan verkleuren bij hitte. Freesgravure (ook wel mechanisch graveren genoemd) geeft verdieping en je kunt daarna inverven; dat helpt om contrast te behouden als het oppervlak veroudert.

Leesbaarheid en duurzaamheid van markering

Blijvende leesbaarheid is meestal het echte doel van normen en audits: een inspecteur moet de plaat kunnen lezen zonder giswerk. Daarom specificeer je letterhoogte, contrast, bevestiging en reinigingsbestendigheid. Voor graveren geldt als richtlijn: bij freesgravure heb je een minimale letterhoogte nodig van circa 2,2 mm. Met lasergraveren is zelfs 1 mm of kleiner mogelijk, maar dan kan de leesbaarheid afnemen.

Best practices die je direct kunt opnemen in je specificatie:

• Contrast: kies voor voldoende contrast tussen tekst en ondergrond; overweeg inlakken of inverven als de omgeving verkleuring veroorzaakt.
• Tekstdichtheid: zet alleen auditrelevante informatie op de plaat; verplaats lange codes naar documentatie of een QR-code (als jullie dat toestaan).
• Bevestiging: schroeven, popnagels of laspennen zijn vaak duurzamer dan lijm bij hitte en reiniging.
• Reiniging: check of jullie CIP, stoomreiniging of oplosmiddelen gebruiken, en test daarop.
• Traceerbaarheid: gebruik een uniek serienummer of asset-ID dat terugkomt in jullie onderhoudssysteem.

Inspectie, documentatie en traceerbaarheid

Voor audits wil je kunnen aantonen dat de typeplaat overeenkomt met het ontwerp, het certificaat en de as-built-situatie. Je legt daarom niet alleen de tekst vast, maar ook de herkomst van het materiaal en de goedkeuringsstappen. Dit helpt je om wijzigingen beheerst door te voeren en om bij vervanging exact dezelfde (of bewust aangepaste) markering terug te plaatsen.

Leg minimaal vast in je dossier:

• Tekening of layout (inclusief afmetingen, letterhoogte en positie van velden)
• Definitieve markeringstekst, inclusief Ex-markering waar van toepassing
• Materiaalkeuze en eventuele materiaalcertificaten als jullie QA dat vraagt
• Serienummers, asset-ID’s en koppeling naar jullie CMMS/EAM
• Wijzigingsbeheer: wie heeft wat wanneer aangepast, en waarom
• Onderhoudsafspraak: wanneer vervang je een plaat (onleesbaar, beschadigd, wijziging in certificaat)

Praktische checklist voor specificatie

Je specificeert hittebestendige typeplaten het snelst en het meest foutloos met een vaste checklist. Daarmee voorkom je discussies achteraf over zone, temperatuurklasse, letterhoogte of bevestiging. Gebruik onderstaande punten als intake voor engineering, inkoop en de maker van de typeplaten.

1. Omgeving: binnen/buiten, UV, zout, reiniging, stoom, stof, trillingen.
2. Temperatuur: continu en piek, plus of de plaat direct op een heet oppervlak zit.
3. Chemische belasting: welke media kunnen op de plaat komen (spatten, damp, reinigers).
4. Normverwijzingen: ATEX/IECEx, productnormen en jullie site-standaard.
5. Verplichte velden: fabrikant, type, serienummer, bouwjaar, ratings, Ex-gegevens, asset-ID.
6. Materiaal: RVS, aluminium of speciale legering, inclusief dikte en afwerking.
7. Markering: lasergravure of freesgravure, letterhoogte (min. ± 2,2 mm bij freesgravure; bij laser kan ± 1 mm), en wel of niet ingelakt/ingeverfd.
8. Bevestiging: schroefgaten, popnagels, laspennen of andere montage-eis.
9. Goedkeuringsflow: wie fiatteert tekst, layout en normconformiteit vóór productie.

Hoe Gravure85 helpt met hittebestendige typeplaten

Willen jullie hittebestendige typeplaten laten maken die passen bij jullie normenkader, zone-indeling en onderhoudsproces, dan helpen we je graag met een strakke specificatie en consistente uitvoering. We pakken dit praktisch aan:

• We controleren samen met je welke gegevens op de typeplaat moeten staan, inclusief ATEX-velden als dat speelt.
• We adviseren over materiaal en markering, bijvoorbeeld RVS met lasergravure of freesgravure met inverven voor extra contrast.
• We stemmen letterhoogtes af op leesbaarheid, met freesgravure vanaf circa 2,2 mm en lasergraveren waar 1 mm nodig is.
• We leveren van enkelstuks tot grotere series en kunnen vaste lay-outs herhaalbaar produceren.

Stuur je tekening, gewenste tekst en omgevingscondities naar Gravure85 via het contactformulier voor offerte en advies op www.gravure85.nl, dan krijg je snel een voorstel dat past bij jullie toepassing.
