De minimale letterhoogte bij het graveren van datacommunicatiestrips hangt vooral af van de gekozen graveertechniek en de gewenste leesbaarheid op locatie. Als praktische richtlijn kun je aanhouden: bij freesgravure ongeveer 2,2 mm en bij lasergravure rond 1 mm. Houd er wel rekening mee dat extreem kleine tekst in de praktijk sneller lastig leesbaar wordt, bijvoorbeeld door reflectie, vuil of beperkt contrast. Hieronder lees je wat “minimale letterhoogte” precies betekent, welke factoren meespelen en hoe je vooraf test wat voor jullie situatie werkt.

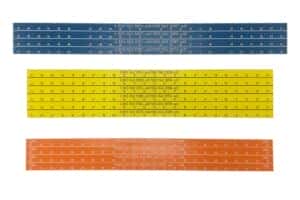

Wat betekent minimale letterhoogte bij datacommunicatiestrips?
Minimale letterhoogte is de kleinste tekstmaat waarbij je codering nog betrouwbaar leesbaar blijft op een strip, ook tijdens montage en onderhoud. In de praktijk bedoelt men vaak de kapitaalhoogte (hoogte van hoofdletters), terwijl ontwerpsoftware soms uitgaat van x-hoogte (hoogte van de “x” in kleine letters). Dat verschil kan je tekst onbedoeld kleiner maken dan gepland.
Bij datacommunicatiestrips speelt dit extra, omdat je vaak korte codes, poortnummers en patchposities gebruikt. Monteurs moeten die snel kunnen lezen, soms onder een hoek, met beperkte verlichting en tussen kabels. Daarom helpen normen en richtlijnen voor markering vooral als denkkader, maar je moet altijd toetsen aan jullie praktijkomgeving.
Welke minimale letterhoogte is praktisch voor goede leesbaarheid?
Voor goede leesbaarheid kies je liever een praktische ondergrens dan een theoretische. Bij freesgravure is voldoende letterhoogte belangrijk om de lettervormen open en duidelijk te houden; in de praktijk kom je dan vaak uit op circa 2,2 mm of groter. Lasergraveren kan doorgaans fijner detail aan en maakt ongeveer 1 mm mogelijk, maar hoe kleiner je gaat, hoe kritischer contrast en kijkhoek worden. Lees je op afstand, of zit de strip krap tussen kabels, kies dan liever een maat groter.
| Situatie |
Praktische letterhoogte (indicatie) |
Opmerking |
| Dichtbij lezen, rustige omgeving |
1,5 tot 2,5 mm |
Laser kan kleiner, maar test op contrast |
| Rack, patchpaneel, kabels ervoor |
2,2 tot 3,5 mm |
Meer “lucht” rond tekst helpt |
| Snel herkennen tijdens onderhoud |
3 tot 5 mm |
Handig bij schuine kijkhoek en tijdsdruk |
Twijfel je tussen twee maten, kies dan meestal de grotere. Dit helpt om fouten bij patchen en omnummeren te voorkomen, zeker als meerdere teams met dezelfde codering werken.
Welke factoren bepalen of kleine tekst nog leesbaar blijft?
Kleine tekst blijft leesbaar als lettervormen open blijven en de markering voldoende contrast geeft. Lettertype en lijnbreedte bepalen hierbij vaak meer dan verwacht. Een smal font met dunne lijnen kan bij kleine hoogtes dichtlopen, terwijl een eenvoudig, iets breder font vaak beter leest, zelfs bij dezelfde letterhoogte.
- Lettertype en lijnbreedte: kies een simpel, technisch font en vermijd ultradunne of sterk condensed varianten.
- Spatiëring: geef letters en regels extra ruimte, vooral bij codes met veel cijfers.
- Gravurediepte of markeerbreedte: bij freesgraveren helpt voldoende diepte en een stabiele groef; bij laser helpt een consistente markeerbreedte.
- Oppervlaktestructuur: geborsteld metaal en structuurkunststof kunnen reflectie geven of randen optisch “breken”.
- Contrast en kleurvulling: overweeg inlakken of inverven als je extra contrast nodig hebt, zeker in drukke racks.
- Verlichting en vervuiling: stof, vingerafdrukken en schaduw van kabels maken kleine tekst sneller lastig leesbaar.
Hoe test je vooraf of je tekst op een strip leesbaar is?
Je test leesbaarheid het snelst met een proefgravure op het echte materiaal en in de echte omgeving. Maak minimaal twee varianten, bijvoorbeeld 2,2 mm en 3,0 mm bij freesgravure, of 1,2 mm en 1,8 mm bij laser. Leg de strip vervolgens op de plek waar hij komt en beoordeel hem op normale werkafstand en kijkhoek.
- Maak een testbestand met jullie echte codering, inclusief streepjes, slashes en poortnummers.
- Graveer dezelfde tekst in 2 tot 3 letterhoogtes.
- Doe een leesproef op 30 tot 60 cm afstand, en ook schuin van opzij.
- Controleer toleranties: blijft er genoeg marge tot de rand en tot boorgaten of uitsparingen?
- Documenteer instellingen: materiaal, letterhoogte, font, lijnbreedte, en wel of niet ingelakt of ingeverfd.
Dit helpt je om herhaalbestellingen consistent te houden, ook als meerdere mensen bestanden aanleveren.
Hoe voorkom je veelgemaakte fouten bij het graveren van datacommunicatiestrips?
De meeste problemen ontstaan door te kleine tekst en te weinig contrast, niet door de codering zelf. Houd daarom vaste ontwerpregels aan en laat die aansluiten op jullie normen en richtlijnen voor markering, zonder blind op één “minimum” te vertrouwen. Als je één keer een goede standaard vastlegt, voorkom je discussies en herstelwerk bij uitbreidingen.
- Te kleine tekst kiezen: houd bij freesgravure voldoende hoogte aan (vaak rond 2,2 mm of groter); laser kan kleiner, maar bij heel fijne tekst wordt leesbaarheid sneller kritisch.
- Te dunne lijnen: pas lettertype en lijnbreedte aan, zeker bij cijfers als 3, 5, 8 en 0.
- Te weinig marge: laat ruimte tot randen, afrondingen en bevestigingspunten.
- Verkeerde materiaalkeuze: binnenkwaliteit kunststof werkt prima binnen, buitenkwaliteit kunststof is geschikt voor binnen en buiten.
- Slechte contrastoplossing: overweeg inlakken of inverven als de ondergrond weinig contrast geeft.
- Inconsistentie in codering: gebruik vaste notatie, vaste lengte en dezelfde scheidingstekens per locatie.
Hoe Gravure85 helpt met minimale letterhoogte bij het graveren van datacommunicatiestrips
Bij Gravure85 helpen we je om een letterhoogte te kiezen die in de praktijk goed leesbaar is en die je daarna consistent kunt herhalen bij uitbreidingen en spoedklussen. We stemmen dat af op materiaal, codering en de gekozen graveertechniek, zodat jullie datacommunicatiestrips zonder verrassingen geproduceerd kunnen worden.
- We adviseren je over praktische letterhoogtes per techniek, met aandacht voor lettertype en lijnbreedte.
- We maken op verzoek een proefgravure in meerdere tekstmaten voor een snelle leesbaarheidstest.
- We denken mee over inlakken of inverven als je extra contrast of herkenning nodig hebt.
- We leggen instellingen vast voor constante kwaliteit bij herhaalorders.
- We leveren snel, ook als jullie planning krap is.
Neem contact met ons op en stuur je maatvoering en codering mee, dan adviseren we direct welke letterhoogte en aanpak het beste past bij jullie strips.
