Welke norm schrijft voor wat er op een typeplaatje moet staan?

Er is niet één typeplaatjenorm die precies voorschrijft wat er op elk typeplaatje moet staan. Wat verplicht is, volgt meestal uit de toepasselijke EU-richtlijn of verordening, zoals de Machinerichtlijn of Laagspanningsrichtlijn, en de bijbehorende geharmoniseerde normen die jouw product of installatie dekken.

Welke gegevens je moet opnemen, hangt af van wat je bouwt of levert, hoe het wordt gebruikt en welke risico’s erbij horen. Daarom moet je altijd eerst bepalen of je te maken hebt met een machine, een elektrisch paneel, een component of een complete installatie.

Hieronder vind je per vraag een direct antwoord, plus praktische uitleg om de juiste norm en inhoud voor jouw typeplaatje te kiezen.

Welke norm bepaalt wat er op een typeplaatje moet staan?

De inhoud van een typeplaatje wordt in de praktijk bepaald door een combinatie van wetgeving en normen: de relevante EU-richtlijn of verordening bepaalt welke informatie verplicht is, en een geharmoniseerde norm kan vervolgens concreet maken hoe je die informatie op het product aanbrengt. De toepasselijke norm is daarmee altijd sectorspecifiek.

Voor veel producten met CE-markering geldt dat je minimaal de fabrikantidentificatie en productidentificatie moet kunnen herleiden, en dat veiligheids- en elektrische gegevens aanwezig moeten zijn als die nodig zijn voor veilig gebruik. Normen vullen dat aan met details zoals welke ratings je vermeldt, hoe je markeert en welke informatie bij welke productcategorie hoort.

Let op: een norm verplicht je op zichzelf niet. De verplichting komt uit de wetgeving; normen gebruik je om aantoonbaar aan die eisen te voldoen.

Welke gegevens moeten minimaal op een typeplaatje staan?

Minimaal moet een typeplaatje de informatie bevatten waarmee je het product en de verantwoordelijke partij eenduidig identificeert, plus de gegevens die nodig zijn voor veilig gebruik en correcte aansluiting. Welke set exact minimaal vereist is, hangt af van de toepasselijke richtlijn en norm, maar onderstaande items komen het vaakst terug.

• Fabrikant of verantwoordelijke partij: naam en vaak ook adres of vestigingsplaats
• Type of model: typeaanduiding of productnaam
• Unieke identificatie: serienummer, batchnummer of ordernummer
• Bouwjaar: vaak vereist bij machines en installaties
• Elektrische ratings (als van toepassing): spanning, stroom, frequentie, vermogen, fase, IP-klasse
• Relevante markeringen: bijvoorbeeld de CE-markering als het product CE-plichtig is

Voor een machine geldt vaak dat het typeplaatje ook informatie bevat die nodig is voor veilig bedrijf en onderhoud, zoals massa, persluchtgegevens of hydraulische druk, als dat relevant is voor het risico en de toepassing.

Praktisch advies: zet alleen gegevens op het typeplaatje die je kunt onderbouwen in je technische dossier en die consistent zijn met handleiding, schema’s en conformiteitsverklaring.

Welke normen worden het vaakst gebruikt voor machines en elektrische installaties?

Voor machines en elektrische installaties kom je in Europa vaak uit bij normen die de elektrische uitrusting van machines en de bouw van laagspanningsschakel- en verdeelinrichtingen beschrijven. In de praktijk worden eisen uit EN IEC 60204-1 veel toegepast bij machines, en eisen uit NEN-EN-IEC 61439 bij schakel- en verdeelinrichtingen.

EN IEC 60204-1 en typeplaatjes voor machines

EN IEC 60204-1 gaat over de elektrische uitrusting van machines. Voor typeplaatjes betekent dit dat je duidelijke identificatie en elektrische basisgegevens moet opnemen die aansluiten bij het ontwerp en de beveiligingen. Denk aan voedingsspanning, frequentie, nominale stroom of vermogen en andere gegevens die nodig zijn voor veilige aansluiting en inspectie.

NEN-EN-IEC 61439 en typeplaatjes voor panelen

NEN-EN-IEC 61439 richt zich op laagspanningsschakel- en verdeelinrichtingen zoals besturings- en verdeelkasten. Daarin spelen ratings en identificatie een grote rol, zodat montage, uitbreiding, onderhoud en keuring veilig en herleidbaar blijven. Je ziet hier vaak gegevens terug zoals nominale spanning, nominale stroom, kortsluitvastheid waar relevant, IP-klasse en de identificatie van de samensteller.

Welke norm je precies toepast, hangt af van jouw rol: ben je fabrikant van een machine, samensteller van een paneel, of lever je een component. Dat bepaalt welke set eisen je moet volgen en welke gegevens je op het typeplaatje opneemt.

Hoe kies je de juiste norm voor jouw typeplaatje?

Je kiest de juiste norm door eerst vast te stellen onder welke wetgeving jouw product valt en daarna de norm te selecteren die jouw producttype het beste afdekt. Begin dus niet bij het typeplaatje zelf, maar bij de productclassificatie en de beoogde toepassing. Zo voorkom je dat je verkeerde of onvolledige gegevens opneemt.

1. Bepaal wat je levert: machine, paneel, losse component, complete installatie of samenbouw
2. Check de CE-plicht: moet je een CE-markering aanbrengen en welke richtlijnen gelden dan
3. Kies de hoofdnorm: bijvoorbeeld EN IEC 60204-1 voor de elektrische uitrusting van machines of NEN-EN-IEC 61439 voor schakel- en verdeelinrichtingen
4. Maak een gegevenslijst: vertaal de norm naar concrete velden op het typeplaatje
5. Controleer de consistentie: typeplaatje, schema’s, handleiding en conformiteitsverklaring moeten met elkaar overeenkomen

Werk je met meerdere markten of varianten, maak dan een basisplaatje met vaste velden en een variabel deel voor ratings of opties. Dat helpt je om fouten te beperken bij series en revisies.

Wat zijn veelgemaakte fouten bij typeplaatjes en hoe voorkom je ze?

De meest gemaakte fouten bij typeplaatjes zijn onvolledige identificatie, onjuiste ratings en slechte leesbaarheid of duurzaamheid. Je voorkomt dit door een vaste checklist per producttype te gebruiken, gegevens te laten matchen met je ontwerpdocumenten en te kiezen voor een markeringstechniek en letterhoogte die in jouw omgeving leesbaar blijft.

• Fout: CE-markering op een niet CE-plichtig product, of juist vergeten bij een CE-plichtig product. Voorkomen: koppel de typeplaatjevelden aan je E-plan of stuklijst en werk met revisiebeheer.
• Fout: te kleine tekst of te weinig contrast. Voorkomen: kies materiaal en bevestiging passend bij de omgeving en test op reiniging en slijtage.
• Fout: onduidelijke indeling waardoor inspectie onnodig tijd kost. Voorkomen: groepeer logisch — identificatie bovenaan, elektrische gegevens in het midden, markeringen onderaan.

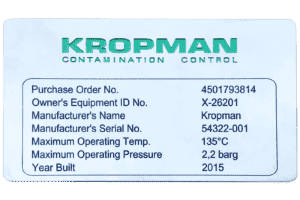

Als je extra contrast nodig hebt, helpt inlakken of inverven vaak. Bij een ingelakte gravure worden de gegraveerde lijnen gevuld met verf in een kleur naar keuze. Wordt een gravure niet ingelakt, dan blijft de kleur van het oorspronkelijke materiaal zichtbaar.

Hoe Gravure85 helpt met typeplaatjes die aan de norm voldoen

We helpen je met typeplaatjes die passen bij de toepasselijke norm en bij jullie specifieke toepassing, zodat de informatie leesbaar blijft en je intern minder correctierondes hebt. We leveren gegraveerde en lasergegraveerde typeplaatjes voor machines, panelen en installaties, inclusief een nette lay-out, consistente serienummering en opties voor inlakken of inverven voor extra contrast.

• Meedenken over inhoud: we controleren samen of de velden logisch aansluiten op de vereiste machinegegevens of paneelratings
• Materiaalkeuze: RVS, aluminium, messing of staal, afgestemd op omgeving en gewenste levensduur
• Leesbaarheid: advies over letterhoogte, regelafstand en contrast, inclusief inlakken of inverven
• Oplage en snelheid: van 1 tot 10.000 stuks met strakke, herhaalbare kwaliteit
• Bevestiging: schroefgaten of tape, afgestemd op montage en ondergrond

Wil je dat we meekijken naar formaat, indeling en productie van jullie typeplaatjes, tag labels of machineplaten? Neem contact opnemen met Gravure85 op en stuur je huidige gegevenslijst of tekening mee, dan geven we snel een concreet voorstel.
