Voor typeplaatjes in de elektrotechniek is 1,6 mm resopal meestal de standaard, omdat het stevig genoeg is voor montage met schroeven of popnagels en toch goed te verwerken blijft. 0,8 mm kies je vaker voor kleine, vlakke labels die je plakt, en 3,2 mm voor grotere of zwaarder belaste plaatjes. Hieronder lees je welke dikte het best past bij jouw montage, omgeving en leesbaarheid.
Welke dikte resopal wordt het meest gebruikt voor typeplaatjes in de elektrotechniek?
De meest gebruikte dikte in de elektrotechniek is 1,6 mm. Dit is een praktische middenweg tussen stijfheid en verwerkbaarheid voor veelvoorkomende toepassingen zoals kastdeuren, montageplaten en bedieningspanelen. 0,8 mm zie je vooral bij kleine, zelfklevende labels, en 3,2 mm bij grotere industriële plaatjes die extra stijf moeten blijven.
- 0,8 mm — dun, voor kleine resopal labels, vaak bevestigd met tape of lijm
- 1,6 mm — standaard, voor de meeste typeplaatjes in de elektrotechniek
- 3,2 mm — dik, voor grotere formaten, ruwe handling of extra stevige montage
Vuistregel: hoe groter het plaatje en hoe zwaarder de belasting door montage of gebruik, hoe eerder je kiest voor 1,6 mm of 3,2 mm.
Wanneer kies je 0,8 mm, 1,6 mm of 3,2 mm resopal voor een typeplaatje?
Je kiest de dikte op basis van stijfheid en montage. 0,8 mm werkt goed als het plaatje klein is en volledig ondersteund wordt door de ondergrond. 1,6 mm past bij de meeste montagevormen, ook met schroeven en popnagels. 3,2 mm gebruik je als je een resopal plaatje wilt dat niet snel buigt bij grotere afmetingen of intensief gebruik.
0,8 mm resopal
- Stijfheid: beperkt, kan sneller buigen bij grotere labels
- Montage: vooral tape of lijm, op een vlakke, schone ondergrond
- Toepassing: kleine kastlabels, klemmenstroken, coderingen in panelen

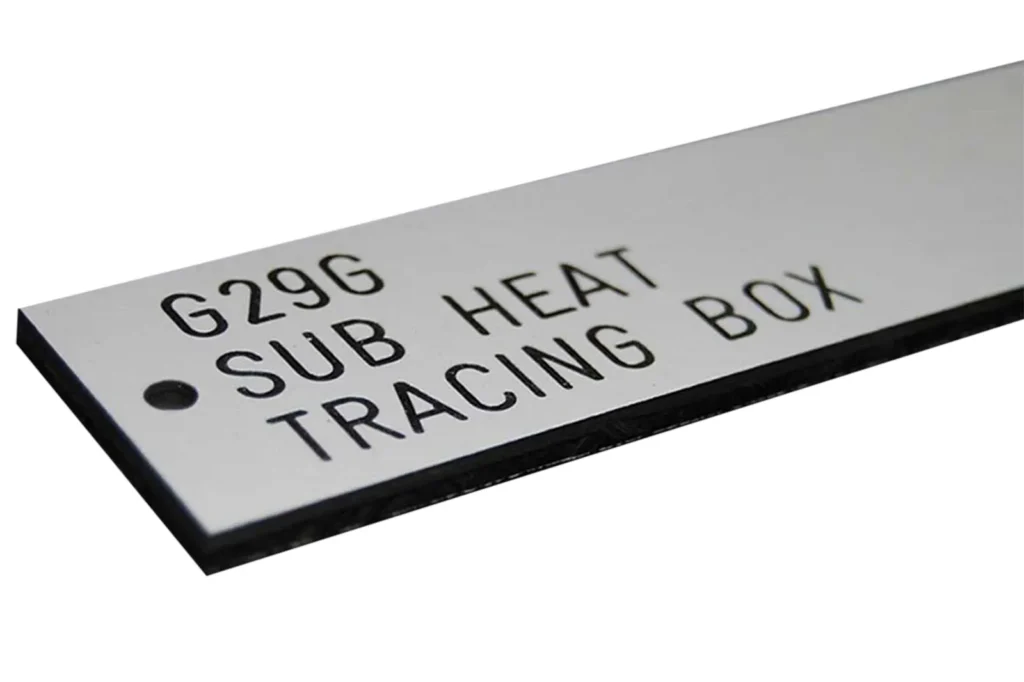

1,6 mm resopal
- Stijfheid: goed, blijft netjes vlak bij gangbare formaten
- Montage: schroeven, popnagels of tape, afhankelijk van ondergrond en servicebehoefte
- Toepassing: kastdeuren, montageplaten, machinebouw, algemene identificatie
3,2 mm resopal
- Stijfheid: hoog, geschikt voor grotere plaatjes en robuuste handling
- Montage: schroeven of popnagels, ook prettig bij gebruik van afstandhouders of klemprofielen
- Toepassing: grotere machineplaten, drukbezochte panelen, plekken met minder ondergrondondersteuning
Werk je met tape of lijm in een warme omgeving, houd dan rekening met thermische cycli en trillingen, die lijmverbindingen kunnen loswerken. Ontvetten en licht opruwen van de ondergrond verbetert de hechting aanzienlijk.
Welke factoren bepalen de juiste resopal dikte voor jouw typeplaatjes?
De juiste dikte hangt af van omgeving, formaat, gewenste leesbaarheid en eventuele normering of interne specificaties. In elektrotechnische omgevingen spelen warmte, vocht en reiniging vaak een rol. Ook de montagekeuze telt: een dun plaatje kan prima werken als de ondergrond vlak is, maar bij grotere formaten wil je meer stijfheid om kromtrekken te voorkomen.
- Omgeving: UV, vocht, warmte en contact met chemicaliën beïnvloeden zowel de materiaalkeuze als de bevestigingsmethode
- Formaat: hoe groter het plaatje, hoe eerder je kiest voor 1,6 mm of 3,2 mm om doorbuigen te beperken
- Montage: bij schroeven of popnagels wil je voldoende materiaaldikte rondom de boorgaten
- Leesbaarheid: bij freesgraveren heb je een minimale letterhoogte nodig van circa 2,2 mm; bij lasergraveren is ± 1 mm mogelijk, maar dan kan de leesbaarheid verminderen
- Specificaties: denk aan CE-markering, interne assetcodering of eisen aan duurzaamheid en onderhoud
Tip: bepaal vooraf of je de gravure wilt laten inlakken of inverven. Dit vergroot het contrast, vooral bij kleine tekst of veel informatie op een compact typeplaatje.
Wat is het verschil tussen resopal en andere materialen voor typeplaatjes?
Resopal is populair omdat het breed inzetbaar is en goed bestand kan zijn tegen UV-straling en veel chemische invloeden. Aluminium en RVS kies je vaker als je een metalen uitstraling wilt of als de omgeving zwaarder belast is. Kunststof zoals acrylaat kan mooi zijn voor binnentoepassing, maar is doorgaans minder geschikt voor ruwe industriële omstandigheden dan resopal.
| Materiaal |
Sterktes |
Aandachtspunten |
Markering |
| Resopal |
Breed inzetbaar, goede bestendigheid, veel kleurcombinaties |
Dikte afstemmen op formaat en montage |
Lasergraveren of freesgraveren, vaak ingelakt of ingeverfd |
| Aluminium |
Voordeligste metaal, licht, nette uitstraling |
Kan krassen; let op omgeving en bevestiging |
Lasergraveren, freesgraveren of etsen (vooral interessant bij grotere oplages) |
| RVS |
Slijtvast, sterk, geschikt voor zware omgevingen |
Hogere prijs, harder te bewerken |
Lasergraveren of freesgraveren, eventueel ingeverfd |
| Kunststof (bijv. acrylaat) |
Strakke uitstraling, veel kleuren, ook buitenkwaliteit beschikbaar |
Minder geschikt bij stoten of ruwe handling |
Lasergraveren of freesgraveren |
Qua kosten geldt als vuistregel: de prijs hangt af van materiaal, bewerkingsmethode en oplage. Freesgraveren is doorgaans duurder dan lasergraveren, en messing is het duurste metaal, aluminium het voordeligste.
Hoe Gravure85 helpt met resopal typeplaatjes voor de elektrotechniek
Bij Gravure85 helpen we je om snel de juiste keuze te maken voor resopal plaatjes op maat, inclusief de juiste dikte, montage en markeermethode. Je krijgt duidelijke terugkoppeling, zodat de typeplaatjes direct inzetbaar zijn op de werkvloer.
- Advies over 0,8 mm, 1,6 mm en 3,2 mm, afgestemd op formaat, montage en omgeving
- Productie met lasergraveren of freesgraveren, inclusief inlakken of inverven voor extra contrast
- Bestandscontrole op leesbaarheid, minimale letterhoogtes en logische opmaak
- Levering als losse plaatjes of gesorteerd op volgorde, handig voor monteurs
- Snelle levering, ook bij spoed
Wil je dat we meekijken welke dikte en uitvoering het best past bij jullie toepassing? Stuur je tekening of wensen door via het contactformulier op https://www.gravure85.nl, dan krijg je snel een praktisch voorstel.
