Hoe worden hittebestendige typeplaten ingezet bij machineclassificatie?

Hittebestendige typeplaten worden bij machineclassificatie gebruikt om een machine blijvend te identificeren, ook als er hoge temperaturen, reiniging of corrosie optreden. Op de typeplaat staan gegevens zoals type, serienummer, elektrische waarden en markeringen (bijvoorbeeld CE of ATEX), zodat je tijdens onderhoud, audits en keuringen snel kunt controleren wat je voor je hebt. Hieronder lees je wat hittebestendige typeplaten zijn, welke materialen en graveertechnieken passen, en hoe je ze ontwerpt en monteert.

Wat zijn hittebestendige typeplaten?

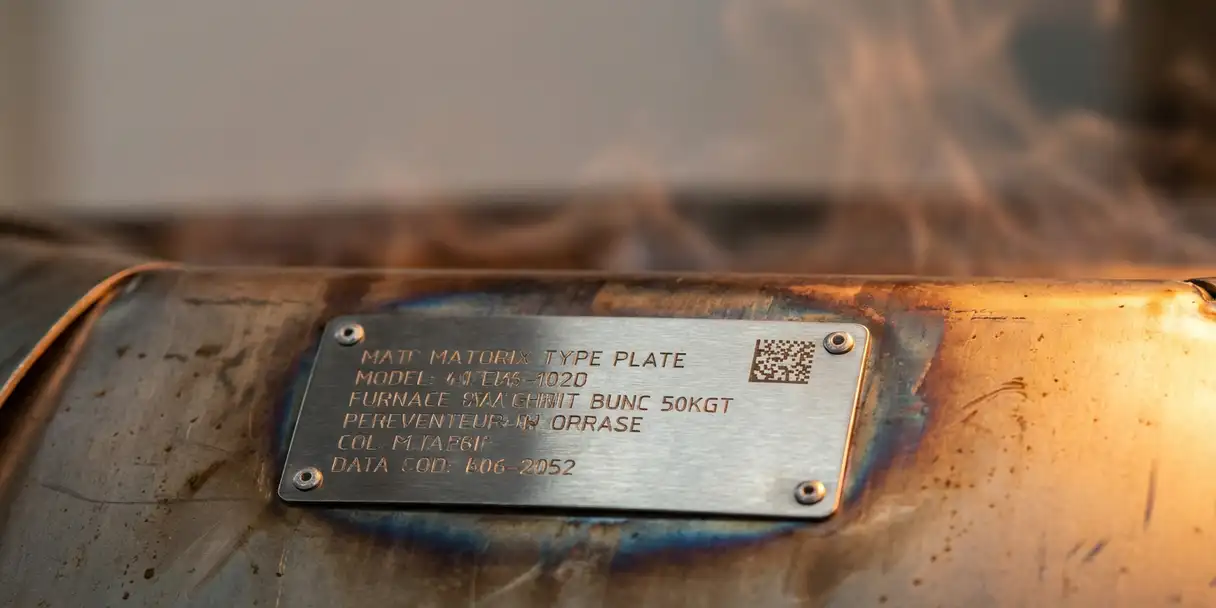

Hittebestendige typeplaten zijn identificatieplaten die leesbaar blijven bij langdurige temperatuurbelasting en onder zware industriële omstandigheden. Ze geven vaste machinegegevens weer, zodat je de machine ook na jaren nog correct kunt herkennen en classificeren.

In de praktijk krijgen typeplaten vaak te maken met een combinatie van:

• Temperatuurbelasting, zoals stralingswarmte, piektemperaturen en thermische cycli (opwarmen en afkoelen).
• Chemische belasting, zoals reinigingsmiddelen, oliën, koelmiddelen en procesdampen.
• Mechanische slijtage, door trillingen, schuren, stoten of hogedrukreiniging.

Je ziet ze veel op ovens en drooginstallaties, elektromotoren, pompen, procesinstallaties, in de machinebouw (kappen en frames) en op besturingskasten in warme omgevingen.

Waarom zijn typeplaten belangrijk voor machineclassificatie?

Typeplaten zijn belangrijk voor machineclassificatie omdat ze de officiële identificatiegegevens van een machine op één vaste plek bundelen. Dit helpt je om de juiste categorie, uitvoering en veiligheidsstatus te bepalen, zonder te hoeven gokken op basis van uiterlijk of losse documentatie.

Gegevens die je vaak nodig hebt voor classificatie, beheer en inspectie:

• Fabrikant en typeaanduiding
• Serienummer en bouwjaar
• Vermogen, spanning, stroom en frequentie
• IP-klasse (beschermingsgraad)
• CE-markering en, waar van toepassing, ATEX-/Ex-aanduidingen
• Druk en temperatuur (bij drukapparatuur of procesdelen)

Dit helpt je om onderdelen te traceren, onderhoud correct te plannen, audits sneller af te handelen en veiligheidsrisico’s te beperken, omdat je altijd naar dezelfde bron op de machine verwijst.

Welke materialen en markeertechnieken zijn geschikt bij hoge temperaturen?

Voor hoge temperaturen kies je materialen en een graveertechniek die niet vervormen, niet snel oxideren en hun contrast behouden. In veel industriële situaties werkt RVS goed door de combinatie van hittebestendigheid en corrosieweerstand, zeker als je ook met reiniging en vocht te maken hebt.

Markeertechnieken voor typeplaten

• Lasergraveren: oppervlakteverkleuring, zonder verdieping (0,0 mm). Snel en scherp, maar bij extreme hitte kan het contrast een aandachtspunt zijn. Met lasergraveren is een letterhoogte van ± 1 mm mogelijk, maar dan kan de leesbaarheid afnemen.
• Freesgraveren (ook wel mechanisch graveren genoemd): verdiept gegraveerd en daarna vaak ingelakt of ingeverfd voor contrast. Met freesgraveren heb je een minimale letterhoogte nodig van circa 2,2 mm.
• Chemisch etsen: geschikt voor fijne details en seriewerk, vaak met goede leesbaarheid.
• Dot peen: slagmarkering met puntenpatroon, robuust bij slijtage, maar minder geschikt voor kleine tekst en logo’s.

Bevestiging die hitte en trillingen aankan

• Klinknagels of schroeven voor trillingsbestendige montage
• Laspunten bij metalen frames waar je geen losrakende delen wilt
• Hittebestendige lijm, alleen als de ondergrond, temperatuur en reiniging dit toelaten

Hoe ontwerp je een typeplaat voor blijvende leesbaarheid?

Je ontwerpt een typeplaat voor blijvende leesbaarheid door informatie te prioriteren, voldoende lettergrootte te kiezen en contrast te borgen, ook na verkleuring of vervuiling. Zet de gegevens die je bij inspectie het vaakst nodig hebt bovenaan, zodat je ze in één oogopslag ziet.

Praktische ontwerpregels die je direct kunt toepassen:

• Letterhoogte: kies bij freesgraveren minimaal ± 2,2 mm. Bij lasergraveren kan ± 1 mm, maar gebruik dat alleen als je zeker weet dat het in de praktijk leesbaar blijft.
• Lijnbreedte en witruimte: geef tekst ruimte; voorkom dat tekst “dichtloopt” bij kleine tekens of vervuiling.
• Veldvolgorde: fabrikant, type, serienummer, bouwjaar, elektrische data, markeringen (CE, ATEX/Ex), daarna overige info.
• Pictogrammen: gebruik herkenbare symbolen voor spanning, waarschuwingen of IP-klasse.
• QR-code of DataMatrix: handig voor koppeling naar documentatie, maar zet de kerngegevens ook altijd leesbaar in tekst.

Controleer tot slot of de tekst op de typeplaat overeenkomt met jullie technische documentatie en interne assetregistratie, zodat je geen verschillende “waarheden” krijgt.

Waar en hoe plaats je typeplaten op machines?

Je plaatst typeplaten op een plek die goed zichtbaar en bereikbaar is, maar niet direct in de heetste zone of in de stralingsbaan van warmtebronnen. Zo kan je team de gegevens lezen zonder demontage, en blijft de plaat langer netjes bij reiniging en trillingen.

Handige plaatsingsrichtlijnen:

• Kies een vlak, stijf deel van het frame of de behuizing, niet op dun plaatwerk dat kan vervormen.
• Vermijd plekken met directe stralingswarmte, stoom, agressieve reiniging of schurende contactpunten.
• Monteer trillingsvast; gebruik borging waar nodig (bijvoorbeeld een borgmoer of veerring).
• Neem typeplaten op in je periodieke controle en vervang ze bij onleesbaarheid of beschadiging.

Aan welke normen en eisen moet je denken?

Welke normen gelden, hangt af van je machine, toepassing en markt, maar meestal gaat het om kaders rond CE, explosieveiligheid en drukapparatuur. De typeplaat ondersteunt je compliance, omdat je er de identificatie en markeringen op zet die je bij controle direct moet kunnen tonen.

• Machinerichtlijn of Machineverordening: voor identificatie en CE-markering van machines binnen de EU.
• ATEX: als de machine of componenten in een explosiegevaarlijke omgeving worden gebruikt, met Ex-aanduidingen waar van toepassing.
• PED: bij drukapparatuur, met relevante druk- en temperatuurgegevens.
• UL/CSA: als je exporteert of levert in markten waar deze eisen gelden.

Zet op de typeplaat wat je op de machine zelf moet kunnen verifiëren. Bewaar detailinformatie, zoals uitgebreide schema’s en berekeningen, in de technische documentatie. Stem de inhoud af met jullie risicobeoordeling en keuringsproces; dit voorkomt herstelwerk achteraf.

Hoe Gravure85 helpt met hittebestendige typeplaten

Willen jullie typeplaatjes en machineplaten op maat die passen bij jullie machineclassificatie en productieproces? We helpen je met materiaalkeuze, ontwerp en de juiste graveertechniek, zodat de plaat ook na montage goed leesbaar blijft.

• We adviseren je over RVS, Aluminium, Messing of andere opties op basis van temperatuur, reiniging en montage.
• We maken typeplaten met lasergraveren of freesgraveren en kunnen, waar nodig, inlakken of inverven voor extra contrast.
• We leveren van kleine aantallen tot grote series en kunnen ook werken met wisselende data, zoals serienummers.

Stuur je tekening, gewenste tekstvelden en toepassing naar Gravure85 via contact opnemen met Gravure85, dan krijg je snel een praktisch voorstel voor jullie typeplaten.
