Welke graveeropties zijn er voor bedieningspanelen van CNC-machines?

Voor CNC-bedieningspanelen zijn er verschillende graveertechnieken beschikbaar: lasergraveren, freesgraveren (ook wel mechanisch graveren genoemd), chemisch etsen en laminaat met een graveerlaag. De beste keuze hangt af van het materiaal, de gewenste diepte en het contrast, de reinigingsomstandigheden (olie, koelvloeistof) en de oplage. Hieronder lees je welke technieken en materialen het meest worden gebruikt, hoe je een frontplaat laat graveren en welke aanleverspecificaties je nodig hebt.

Wat zijn de meest gebruikte graveertechnieken voor CNC-bedieningspanelen

De meest gebruikte graveertechnieken voor een CNC-bedieningspaneel zijn lasergraveren, freesgraveren, chemisch etsen en laminaat met een graveerlaag. Lasergraveren geeft een markering zonder verdieping en werkt snel. Freesgraveren maakt wél diepte en laat zich goed inlakken of inverven. Chemisch etsen en laminaat zijn interessant als je grotere aantallen nodig hebt of vaste layouts gebruikt.

• Lasergraveren: oppervlakteverbranding zonder diepte, strak detail, beperkte kleuropties, vaak voordeliger dan freesgraveren.
• Freesgraveren: verdiept gegraveerd, meer kleuropties door inlakken of inverven, slijtvast bij intensief gebruik, doorgaans duurder dan lasergraveren.
• Chemisch etsen: gelijkmatige markering, vaak gekozen bij seriewerk of wanneer je een geëtste uitstraling wilt.
• Laminaat met graveerlaag (bijv. Resopal of Gravoply): toplaag weg, onderlaag zichtbaar, hoog contrast, veel gebruikt voor panelen en labels.

Welke materialen kun je laten graveren voor een CNC-bedieningspaneel

Een CNC-bedieningspaneel kan worden gegraveerd in zowel metaal als kunststof, afhankelijk van de omgeving en de gewenste uitstraling. RVS en geanodiseerd aluminium worden vaak gekozen vanwege hun corrosiebestendigheid en eenvoudig onderhoud. Kunststof en laminaat zoals Resopal geven juist veel contrast en zijn prettig als je veel tekst, iconen of coderingen nodig hebt.

Hoe kies je tussen lasergraveren en mechanisch graveren

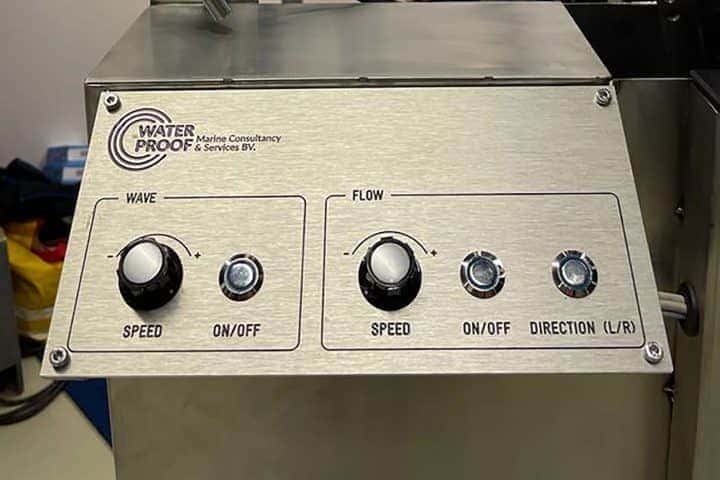

Kies voor lasergraveren als je snel, scherp en voordelig wilt markeren zonder diepte, bijvoorbeeld voor serienummers, schaalverdelingen en fijne pictogrammen. Kies voor freesgraveren als je een voelbare verdieping wilt, meer kleurmogelijkheden nodig hebt door inlakken of inverven, of als het paneel intensief wordt bediend en gereinigd. Freesgraveren is doorgaans duurder dan lasergraveren, maar geeft vaak het meest industriële resultaat.

• Detail: lasergraveren kan zeer fijn werken; freesgraveren vraagt meer ruimte per teken.
• Minimale letterhoogte: bij freesgravure minimaal circa 2,2 mm; bij lasergraveren is circa 1 mm mogelijk, al kan kleiner minder leesbaar worden.
• Diepte: lasergraveren geeft geen verdieping; freesgraveren wel, wat voordelig is bij slijtage en intensieve reiniging.
• Seriegrootte: lasergraveren is vaak sneller per stuk; freesgraveren loont wanneer kleurvulling en diepte vereist zijn.

Welke gravure-informatie hoort op een CNC-bedieningspaneel

Op een CNC-bedieningspaneel zet je informatie die operators snel herkennen, ook met handschoenen en bij minder licht. Denk aan knoplabels, functies, assen, eenheden en veiligheidsmarkeringen. Houd tekst kort, gebruik vaste termen en plaats iconen consequent. Dit helpt fouten voorkomen en onderhoud versnellen, zeker in de industriële machinebouw waar meerdere machines dezelfde bedieningstaal moeten spreken.

• Knoppen en functies: Start, Stop, Reset, Feed, Spindle, Mode
• Assen en eenheden: X/Y/Z, mm, rpm, %, bar
• Veiligheid: noodstop-label, waarschuwingen, pictogrammen en CE-gerelateerde aanduidingen waar van toepassing
• Identificatie: serienummer, type, revisie, datumcode

Ontwerp op leesbaarheid: kies een rustig lettertype, voldoende spatiëring en vermijd te dunne lijnen. Het is ook verstandig om vooraf te bepalen of je de gravure wel of niet wilt laten inlakken, omdat dit invloed heeft op het ontwerp.

Hoe zorg je dat gravures op bedieningspanelen lang leesbaar blijven

Langdurige leesbaarheid bereik je met de juiste combinatie van materiaal, contrast en afwerking. Freesgravure blijft vaak langer duidelijk omdat de tekst verdiept ligt, zeker wanneer de gravure wordt ingelakt of ingevefd. Bij lasergraveren bepaal je de leesbaarheid vooral door de materiaalkeuze en het contrast. Rond randen af, voorkom scherpe hoeken en stem reinigingsmiddelen af op de coating en het type kunststof.

• Kies voor inverven in kleur als je snel visueel onderscheid wilt maken tussen functies.
• Gebruik een beschermcoating waar agressieve reiniging of UV-belasting een rol speelt.
• Test op slijtage: wrijven, reiniger, olie en koelvloeistof, en controleer of de markering leesbaar blijft.
• Let op montage: verzonken schroeven en een vlakke passing voorkomen beschadiging rond gaten.

Welke bestanden en specificaties heb je nodig voor het graveren van frontplaten

Voor het graveren van een frontplaat werk je bij voorkeur met vectorbestanden, zodat lijnen en tekst scherp blijven op elke schaal. Lever bestanden aan in AI, EPS, DXF, SVG of PDF en zet lettertypes om naar outlines. Geef ook aan waar gaten, uitsparingen en referentiepunten zitten, zodat tekst niet te dicht op randen komt. Dit maakt het mogelijk om correcties vóór de productie door te voeren en discussies over positionering te vermijden.

• Bestandsformaten: AI, EPS, DXF, SVG, PDF (vector)
• Tekst: omzetten naar outlines, of het lettertype meeleveren
• Lijnbreedtes: vermijd haarlijnen en kies consistente lijndiktes voor iconen
• Toleranties: noteer maatvoering en passing rond gaten en uitsparingen
• Kleurcodering: gebruik aparte kleuren of lagen voor graveren, snijden, boren en inlakken
• Controle: vraag om een digitale proef en controleer spelling, uitlijning en schaal 1:1

Hoe Gravure85 helpt met graveeropties voor CNC-bedieningspanelen

Bij Gravure85 helpen we je met het kiezen en uitvoeren van de juiste aanpak voor bedieningspanelen, van enkelstuks tot series, zodat je paneel logisch leesbaar blijft en past bij de omgeving waarin de machine draait.

• We adviseren je over lasergraveren of freesgraveren, inclusief contrast, diepte en inlakken of inverven.
• We graveren in RVS, aluminium, messing, staal, kunststof en laminaat, afgestemd op gebruik met olie, koelvloeistof en reinigingsmiddelen.
• We controleren je bestanden op positionering rond gaten en uitsparingen en stemmen toleranties met je af.
• We leveren snel wanneer jullie planning daarom vraagt.

Stuur je tekening of wensen door via onze contactpagina, dan kijken we met je mee welke graveeroptie het beste past bij jullie CNC-bedieningspaneel.
