Hoe bestel je maatwerk resopal plaatjes en wat moet je aanleveren?

Voor maatwerk resopal plaatjes bestellen heb je vooral drie dingen nodig: de maatvoering (incl. gaten), de gewenste kleurcombinatie en een goed aan te leveren ontwerpbestand. Lever je bestanden meteen volgens de juiste resopal plaatjes ontwerp specificaties aan, dan voorkom je correctierondes en kan de productie sneller starten. Hieronder lees je wat resopal typeplaatjes op maat zijn, welke orderinfo je moet doorgeven, hoe resopal plaatjes aanleveren bestand werkt en hoe je fouten voorkomt.

Wat zijn resopal plaatjes en waarvoor gebruik je ze?

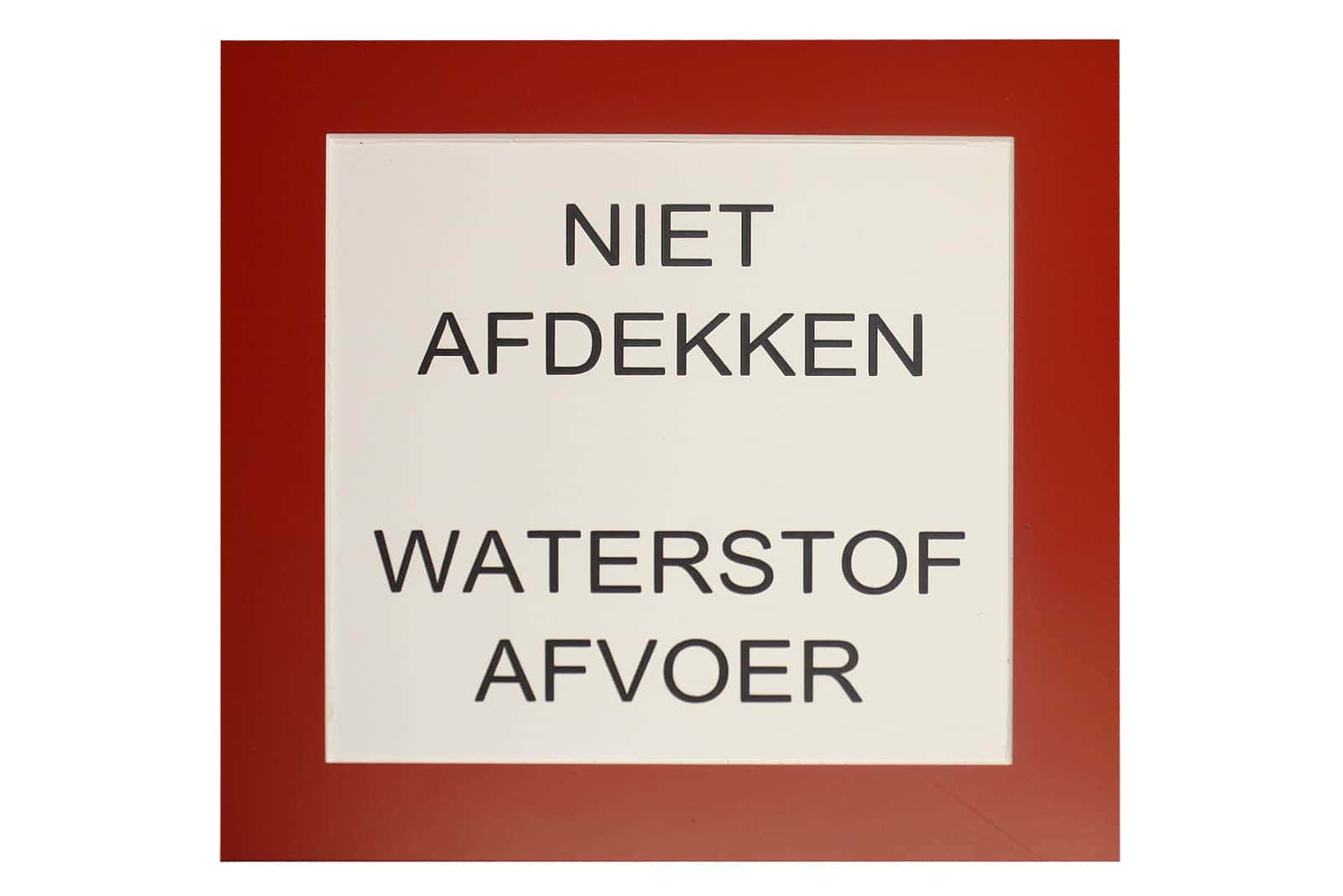

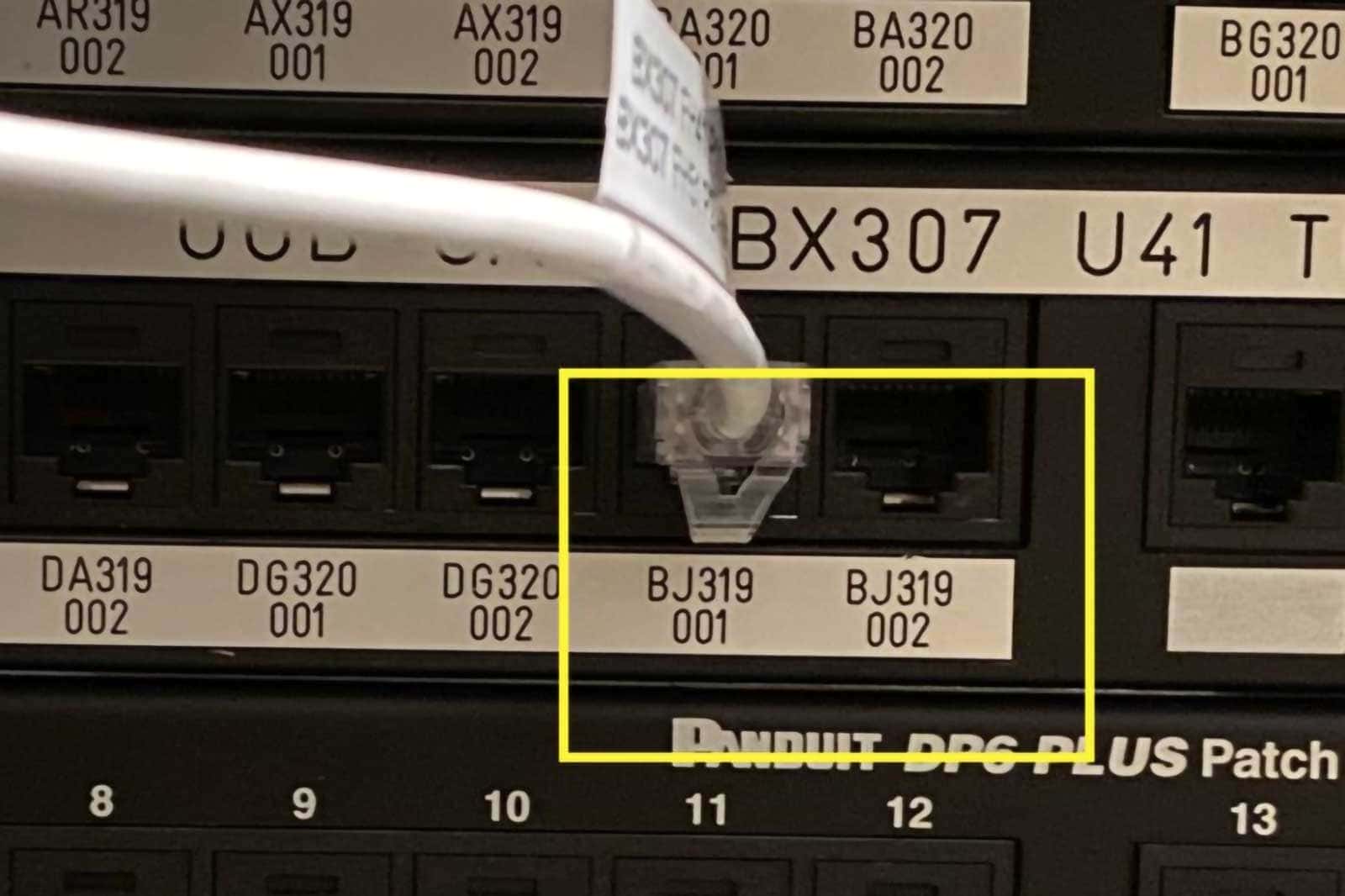

Resopal plaatjes zijn graveerbare kunststof plaatjes, vaak HPL of industrieel laminaat, waarbij je door de toplaag heen graveert zodat een contrasterende kernkleur zichtbaar wordt. Daardoor krijg je slijtvaste, goed leesbare codering die lang netjes blijft. Je gebruikt resopal typeplaatjes op maat veel voor typeplaatjes, machine- en paneellabels, rack- en patchpaneelstrips, kabellabels en coderingen in elektrotechniek, datacommunicatie, scheepsbouw en machinebouw.

Voor binnen wordt vaak een binnenkwaliteit gekozen, voor buiten bestaan er buitenkwaliteiten kunststof die geschikt zijn voor weer en UV. Bij resopal plaatjes graveren wordt in de praktijk vaak freesgraveren (ook wel mechanisch graveren genoemd) toegepast. Bij kunststof ontstaat het contrast direct doordat je de toplaag wegfreesd en de kernkleur zichtbaar wordt, waardoor inlakken meestal niet nodig is. Dat maakt kunststof freesgravure in de praktijk vaak net zo efficiënt en snel leverbaar als lasergravure. Alleen als je extra kleuren nodig hebt (bijvoorbeeld een gekleurd logo) kan deels inlakken alsnog gewenst zijn.

Welke informatie heb je nodig om maatwerk resopal plaatjes te bestellen?

Om resopal typeplaatjes op maat zonder misverstanden te bestellen, heb je een complete set ordergegevens nodig: afmetingen, dikte, kleurcombinatie en montage. Als je ook de toepassing en omgeving doorgeeft, kan de maker meteen meedenken over de juiste plaatsoort en bevestiging. Dit maakt maatwerk resopal plaatjes bestellen voorspelbaar, ook bij herhaalorders of grotere oplages.

Checklist ordergegevens (kopieerbaar)

• Aantal: totaal en eventueel verdeling per variant.
• Afmetingen: breedte x hoogte in mm, plus tolerantie als die relevant is.
• Vorm: rechthoek, radius/afgeronde hoeken, uitsparingen, speciale contour.
• Dikte: vaak 0,8 mm (bijvoorbeeld strips) of 1,6 mm, soms 3,2 mm afhankelijk van toepassing.
• Kleurcombinatie: toplaag/kern (bijv. zwart/wit), en of je (deels) wilt inlakken of inverven.
• Bevestiging: gaten (aantal, diameter, positie), kleeflaag (transfertape), popnagels, tyraps, schroeven.
• Randafwerking: scherp, afgeschuind, afgerond, braamvrij.
• Toepassing/omgeving: binnen of buiten, vocht, schoonmaak, kans op stoten, ondergrond (glad, hamerslagcoating, baksteen).

Snelle keuzehulp bevestiging

Welke bestanden en specificaties moet je aanleveren voor graveren of lasergraveren?

Voor resopal plaatjes graveren op maat werkt een vectorbestand het prettigst, omdat lijnen en logo’s dan scherp blijven op elk formaat. Lever je toch een rasterbestand aan, dan moet de resolutie hoog genoeg zijn, anders worden grafische elementen snel rafelig. Voor kleine teksten is de gekozen techniek belangrijk: bij freesgravure heb je wat meer letterhoogte nodig voor een strak en goed leesbaar resultaat, terwijl lasergraveren vaak meer detail kan behouden bij zeer fijne tekst.

Beste bestandsformaten

• Vector (aanbevolen): AI, EPS, PDF (vector), SVG, DXF.
• Raster (alleen als het niet anders kan): PNG, TIFF, PSD, JPG, met hoge resolutie en op eindformaat.

Resopal plaatjes ontwerp specificaties

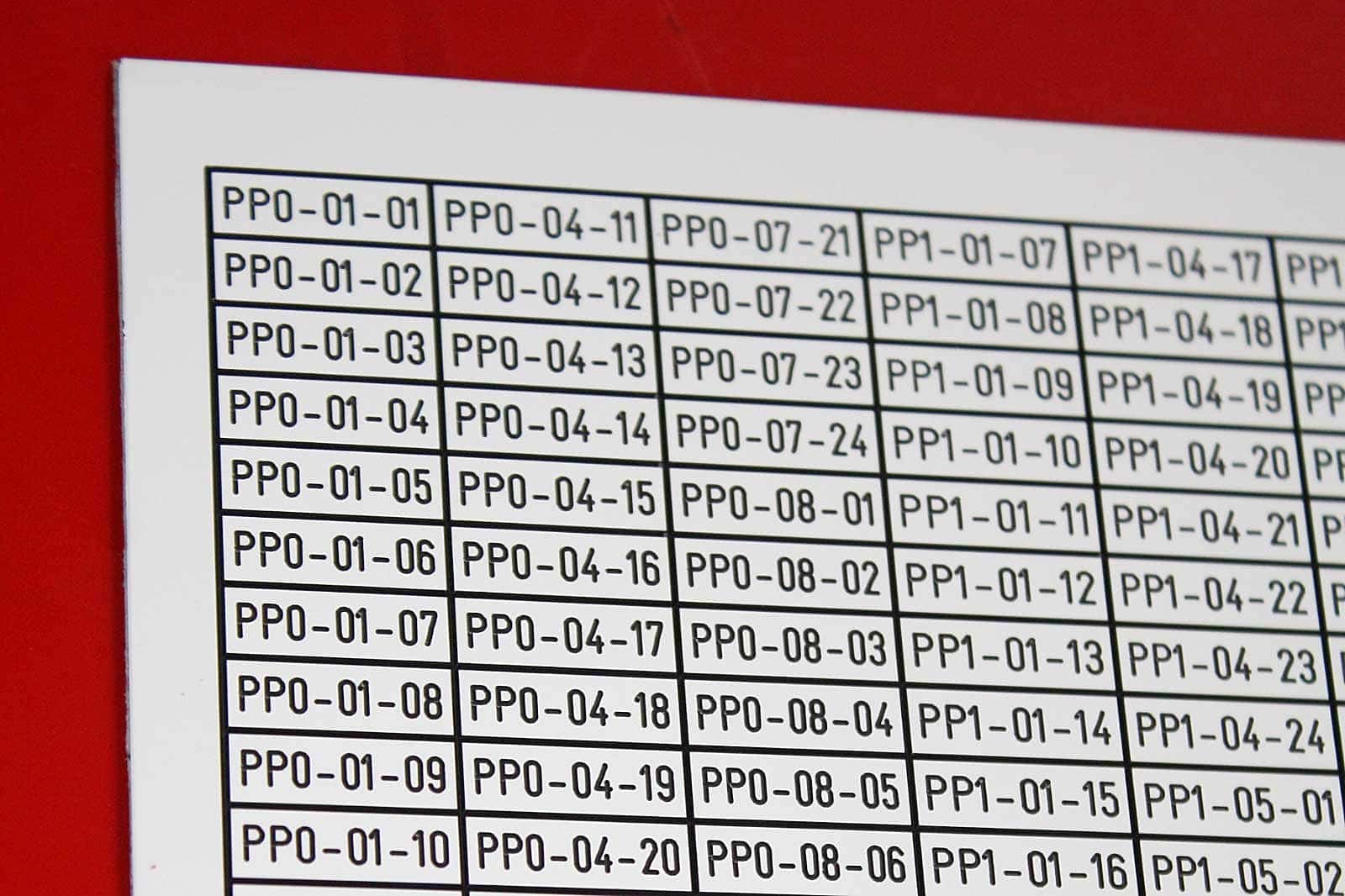

• Tekstplaatjes met variabele gegevens: lever een Excel-bestand (XLS/XLSX) aan. Elke regel is één plaatje; kolom A is de eerste tekstregel en kolom B is de tweede tekstregel (optioneel). Nieuwe plaatjes komen op een nieuwe regel. Bij meerdere formaten: sorteer de gegevens per formaat in aparte bestanden of duidelijk gescheiden tabbladen.
• Lijndiktes: vermijd haarlijnen, gebruik consistente lijnbreedtes die niet “dichtlopen”.
• Minimale tekst: houd bij freesgravure rekening met een praktische ondergrens rond 2,2 mm letterhoogte; lasergraveren kan doorgaans kleiner (circa 1 mm of nog fijner), maar controleer altijd de leesbaarheid op kijkafstand.
• Kleurcodering: geef duidelijk aan wat gegraveerd wordt, wat alleen snijlijn is en wat hulplijnen zijn.
• Logo’s: lever logo’s, pictogrammen en illustraties bij voorkeur als vectorbestand aan; bij raster graag een scherpe zwart-wit versie zonder anti-aliasing als dat kan.
• Bestandsnamen: gebruik een vaste naam, bijvoorbeeld project, maat, kleur, versie, datum, en voeg bij variabele data een nummerreeks toe.

Hoe voorkom je fouten bij maatwerk resopal plaatjes (maatvoering, leesbaarheid, montage)?

Je voorkomt de meeste fouten door drie controles te doen voordat je bestelt: maatvoering inclusief gaten, leesbaarheid op de echte kijkafstand en montage op de echte ondergrond. Zet daarnaast marges in je ontwerp, zodat tekst niet te dicht op randen of gaten komt. Bij serienummers of variabele data helpt een duidelijke nummerlogica om verwisselingen te voorkomen.

Praktische controlepunten

1. Maatvoering: controleer breedte, hoogte, dikte, hoekradius en tolerantie, vooral bij inbouw in panelen.
2. Gaten: geef diameter en hart-op-hart maten, en meet vanaf vaste referentiepunten (bijv. linksonder).
3. Marges: houd ruimte tussen tekst en rand, en tussen tekst en gaten, zodat niets “krap” oogt.
4. Leesbaarheid: kies voldoende contrast (toplaag/kern) en test op afstand, ook bij weinig licht.
5. Uitlijning: werk met een grid, en zet middenlijnen alleen als hulplijn in een aparte laag.
6. Variabele data: lever bij tekstplaatjes met variabele teksten een Excel-bestand (XLS/XLSX) aan waarbij elke regel één plaatje is; kolom A is regel 1 en kolom B is regel 2 (optioneel).
7. Proef: vraag bij twijfel om een proefdruk of proefgravure, zeker bij kleine tekst of veel varianten.

Hoe Gravure85 helpt met maatwerk resopal plaatjes bestellen?

Willen jullie maatwerk resopal plaatjes bestellen zonder gedoe met specificaties en correctierondes, dan helpen we je stap voor stap, van materiaalkeuze tot productie. We controleren je aanlevering, denken mee over contrast en montage, en we kunnen variabele data zoals serienummers netjes verwerken, ook bij grotere aantallen.

• Meedenken over binnenkwaliteit of buitenkwaliteit kunststof, dikte en kleurcombinaties
• Bestandscheck op resopal plaatjes ontwerp specificaties, inclusief lagen, snijlijnen en praktische leesbaarheid
• Advies over freesgraveren of lasergraveren, afgestemd op detailniveau en toepassing
• Opties voor (deels) inlakken of inverven wanneer je extra kleuren nodig hebt, bijvoorbeeld bij een gekleurd logo
• Ondersteuning bij variabele data (serienummers, assetcodes) en consistente bestandsnamen

Stuur je tekening en wensen door via Gravure85, dan kijken we dezelfde werkdag nog met je mee wat je het beste kunt aanleveren.
