Ja, RVS-typeplaatjes kunnen volledig CE-conform zijn, mits ze voldoen aan de eisen die de toepasselijke EU-richtlijn stelt aan inhoud, leesbaarheid en duurzaamheid. RVS is zelfs een van de meest geschikte materialen voor CE-typeplaatjes, omdat het bestand is tegen corrosie, hoge temperaturen en zware industriële omstandigheden. In dit artikel beantwoorden we de meest gestelde vragen over CE-conformiteit bij industriële typeplaatjes van RVS.
Een typeplaatje is wettelijk verplicht zodra een machine of apparaat onder een Europese productrichtlijn valt en als zelfstandige eenheid op de markt wordt gebracht. De Machinerichtlijn (2006/42/EG) is de meest bekende, maar ook de Laagspanningsrichtlijn, de ATEX-richtlijn en andere sectorspecifieke richtlijnen stellen vergelijkbare eisen aan identificatie en markering.
De verplichting geldt specifiek voor de fabrikant die verantwoordelijk is voor een complete machine of productiesysteem. Maakt een machine onderdeel uit van een grotere installatie waarbij een andere partij de eindverantwoordelijkheid draagt, dan is de verplichting voor dat onderdeel niet altijd van toepassing. In de praktijk kiezen veel machinebouwers er toch voor om ook deelinstallaties te voorzien van een typeplaatje, omdat dit de traceerbaarheid en het onderhoud sterk vereenvoudigt.
Naast de wettelijke verplichting heeft een kwalitatief typeplaatje ook een praktische functie: het bevat de informatie die monteurs, inspecteurs en onderhoudstechnici nodig hebben bij storingen, keuringen en revisies. Een gegraveerde RVS-plaat met bedrijfslogo geeft een machine bovendien een professionelere uitstraling dan een sticker die na verloop van tijd loslaat of vervaagt.

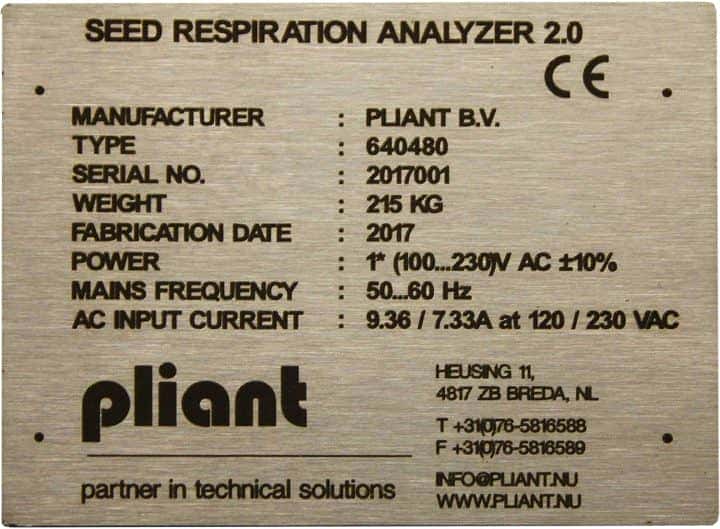

Op een CE-typeplaatje voor machines moeten minimaal de volgende gegevens staan: de naam en het volledige adres van de fabrikant, de aanduiding van de machine, het serienummer, het bouwjaar en de CE-markering zelf. Dit zijn de minimumeisen uit de Machinerichtlijn; andere richtlijnen kunnen aanvullende verplichte vermeldingen voorschrijven.
De CE-markering heeft een specifieke vormgeving die wettelijk is vastgelegd. De letters C en E moeten een bepaalde verhouding hebben en een minimale hoogte van 5 mm. Afwijken van deze proporties is niet toegestaan, ook niet als de ruimte op het plaatje beperkt is. Bij kleinere typeplaatjes is het dus belangrijk om de beschikbare ruimte zorgvuldig in te delen.
Afhankelijk van de richtlijn kunnen ook de volgende gegevens verplicht zijn:
Het is de verantwoordelijkheid van de fabrikant om te controleren welke richtlijn van toepassing is en welke informatie daardoor verplicht op het typeplaatje moet staan. De Metaalunie en de Rijksoverheid bieden hiervoor nuttige referentiebronnen.
RVS voldoet uitstekend aan de materiaaleisen die de CE-richtlijnen stellen aan typeplaatjes. De richtlijnen schrijven voor dat de markering duurzaam, leesbaar en onuitwisbaar moet zijn gedurende de verwachte levensduur van de machine. RVS scoort op al deze punten sterk.
Wij leveren standaard RVS 316, ook aangeduid als AISI 316 of EN 1.4401. Dit type bevat 16% chroom, 10% nikkel en 2% molybdeen, waardoor het beter bestand is tegen zoutcorrosie dan het gangbare RVS 304. Dat maakt het geschikt voor toepassingen in de procesindustrie, scheepvaart, voedingsmiddelenindustrie en andere omgevingen met agressieve stoffen of vochtigheid.
RVS-typeplaatjes zijn leverbaar in diktes van 0,5 tot 5 mm en worden met de laser gesneden voor een vlakke, maatnauwkeurige afwerking. Wat betreft oppervlaktebehandeling zijn er drie varianten: niet geborsteld (2B), geborsteld met korrel 320 en gepolijst. De geborstelde uitvoering is de populairste keuze voor industriële typeplaatjes vanwege de strakke uitstraling en goede leesbaarheid van de gravure.
Het verschil zit in de duurzaamheid en de wettelijke houdbaarheid van de markering. Graveren brengt de informatie permanent aan in het materiaal zelf, terwijl printen een oppervlaktelaag toevoegt die kan slijten, loslaten of vervagen. Voor CE-typeplaatjes die de levensduur van een machine moeten meegaan, is graveren de aangewezen methode.
Bij RVS graveren bij Gravure 85 wordt het oppervlak van het RVS verkleurd door een geconcentreerde laserstraal. Er wordt geen materiaal verwijderd, maar het staal verandert van kleur door de hitte. Het resultaat is een onuitwisbare markering die bestand is tegen dagelijks reinigen, hoge druk, chemische stoffen en extreme temperaturen. Lasergravure op RVS is goedkoper dan freesgravure en levert scherpe, nauwkeurige resultaten. Letterhoogtes van circa 1 mm zijn mogelijk, al kan de leesbaarheid bij zeer kleine tekst verminderen.
Bij freesgraveren wordt met een CNC-frees of graveerkop fysiek materiaal verwijderd, waardoor een verdiepte gravure ontstaat. Dit biedt meer kleuropties: de verdiepte lijnen kunnen worden ingelakt of ingeverfd in een kleur naar keuze, wat het contrast en de leesbaarheid sterk verbetert. Freesgravure is duurder dan lasergraveren, maar levert een robuustere markering op bij toepassingen met intensief mechanisch contact. Voor freesgravure geldt een minimale letterhoogte van circa 2,2 mm.
Printen, zoals inkjetprinting of labelprinting, is in de meeste industriële omgevingen geen geschikte methode voor CE-typeplaatjes. Gedrukte markeringen zijn gevoelig voor slijtage, oplosmiddelen en UV-straling, en voldoen daardoor vaak niet aan de duurzaamheidseis van de toepasselijke richtlijn.
De fabrikant van de machine is altijd eindverantwoordelijk voor de juistheid van de informatie op het CE-typeplaatje. Dit geldt ook als de productie van het plaatje wordt uitbesteed aan een graveerbedrijf. De fabrikant bepaalt welke gegevens op het plaatje staan, controleert of deze kloppen en tekent de EU-conformiteitsverklaring.
Een graveerbedrijf is verantwoordelijk voor de correcte uitvoering van de opdracht: de juiste afmetingen, het juiste materiaal, de leesbaarheid van de tekst en de correcte vormgeving van de CE-markering. De inhoudelijke juistheid van serienummers, technische specificaties en andere gegevens ligt bij de opdrachtgever.
In de praktijk is het verstandig om de proefopmaak van een typeplaatje altijd te laten controleren door de persoon binnen je organisatie die verantwoordelijk is voor de CE-documentatie. Fouten op een typeplaatje zijn na productie kostbaar om te herstellen, zeker bij grotere series.
Een CE-conform RVS-typeplaatje laat je maken door een gespecialiseerd graveerbedrijf te benaderen met een duidelijke technische briefing. Geef daarin aan welke informatie op het plaatje moet staan, welke afmetingen en dikte je nodig hebt, en of je de gravure wilt laten inlakken of ingeverfd wilt hebben in een specifieke kleur.
Een goede aanvraag bevat minimaal de volgende informatie:
Voor klanten die regelmatig typeplaatjes nodig hebben met wisselende serienummers of bouwjaren, is het interessant om een monsteraanvraag voor een RVS plaatje te doen. Zodra de wisselende gegevens worden doorgegeven, wordt een voorbewerkt plaatje gegraveerd en verzonden, doorgaans binnen 2 tot 3 werkdagen in plaats van de gebruikelijke 3 tot 10 dagen.
Wij maken al ruim 40 jaar industriële typeplaatjes voor machinebouwers, installatietechnici en andere B2B-opdrachtgevers die te maken hebben met CE-verplichtingen. We kennen de eisen aan de CE-markering, denken mee over materiaal en graveermethode, en zorgen voor een correcte uitvoering van begin tot eind.
Wat wij voor je regelen:
Heb je een aanvraag voor RVS graveren of wil je weten wat de mogelijkheden zijn voor jouw typeplaatjes? Neem vrijblijvend contact met ons op. We denken graag met je mee en zorgen dat je typeplaatje aan alle eisen voldoet.
